Modulare geschlossene Lösung

Modulare geschlossene Lösung

Die modulare geschlossene Architektur bietet die Möglichkeit, pro Schrank bis zu 36 kW Kühlleistung in einer einzelnen Baugruppe zu erzielen. Diese Architektur ist besonders dann von Nutzen, wenn innerhalb einer Anlage die Installation einiger weniger Schränke mit sehr hoher Komponentendichte vorgesehen ist, da die Schränke keine Wärme in die Rechenzentrumsumgebung abgeben. Außerdem ist dies eine ideale Lösung, wenn nur begrenzter Schrankplatz zur Verfügung steht (z. B. in einem typischen Serverraum eines mittleren Unternehmens), aber durch die hohe Dichte der dort untergebrachten Anwendungen die Kühlung problematisch wird.

Das Modul kann aus einer praktisch unbegrenzten Anzahl an Schränken und CoolTeg-Kühleinheiten bestehen. Wir empfehlen 6 Schränke (252 - 288 HE) als Obergrenze, wenn die Konfiguration für ein Standard-Rechenzentrum vorausgesetzt wird. Die Kühleinheiten sind in beiden Ausführungen - mit Wasserkühlung (CW) und direkter Erweiterung (DX) - erhältlich, um das Modul mit der erforderlichen Kühlleistung von bis zu 34 kW pro Schrank auszustatten. Die Kühleinheiten sind durch den Boden an die Kühlrohrleitungen angeschlossen. Der Anschluss über das Dach ist als Option erhältlich. Die einzelnen Kühleinheiten haben die folgenden Abmessungen: 300 mm breit, 1200 mm tief, 42, 45 oder 48 HE hoch.

Die modulare Architektur ist für 1200 mm tiefe, 600 oder 800 mm breite und 42, 45 oder 48 HE hohe RSF-Schränke und für 1200 mm tiefe, 300 mm breite und 42, 45 oder 48 HE hohe Kühleinheiten für die seitliche Montage konzipiert. Das Modul kann aus einer praktisch unbegrenzten Anzahl an RSF-Schränken und Kühleinheiten bestehen. 6 Schränke (252 - 288 HE) sind als Obergrenze empfohlen, wenn die Konfiguration für ein Standard-Rechenzentrum vorausgesetzt wird. Die Konfiguration des Schranks ist je nach seiner Position im Modul unterschiedlich - dies ist bei der Planung des Moduls entsprechend zu berücksichtigen. Alle Schränke werden vollständig montiert und mit dem bereits installierten erforderlichen passiven Luftstrommanagement geliefert. Die modulare Architektur mit geschlossenem Kreislauf kann individuell nach dem Bedarf des Kunden gestaltet und jederzeit mit zusätzlichen Schränken und Kühleinheiten nachgerüstet und ergänzt werden.

Wo kaufen
Print Favorities E-mail Twitter RSS

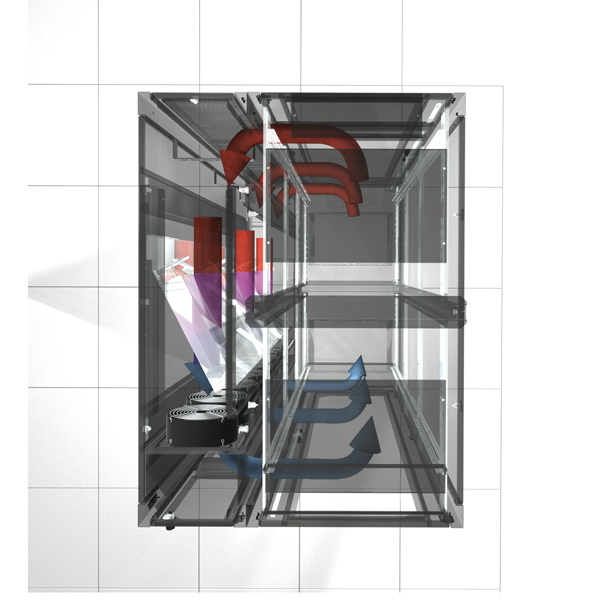

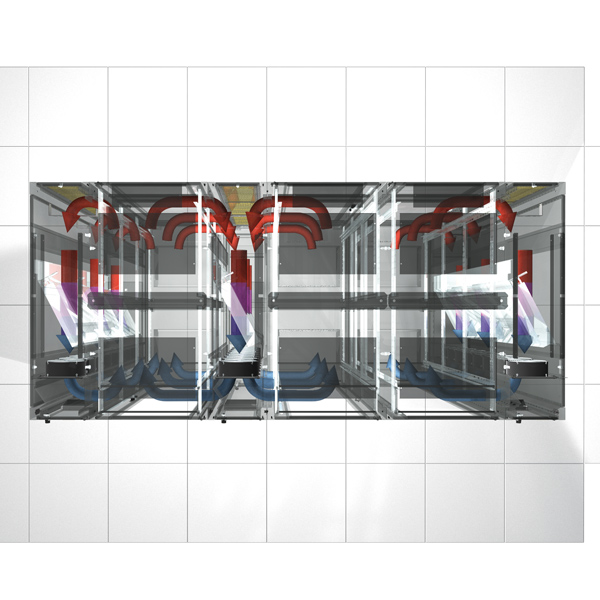

  • Closed Loop - 1 rackClosed Loop - 3 racks

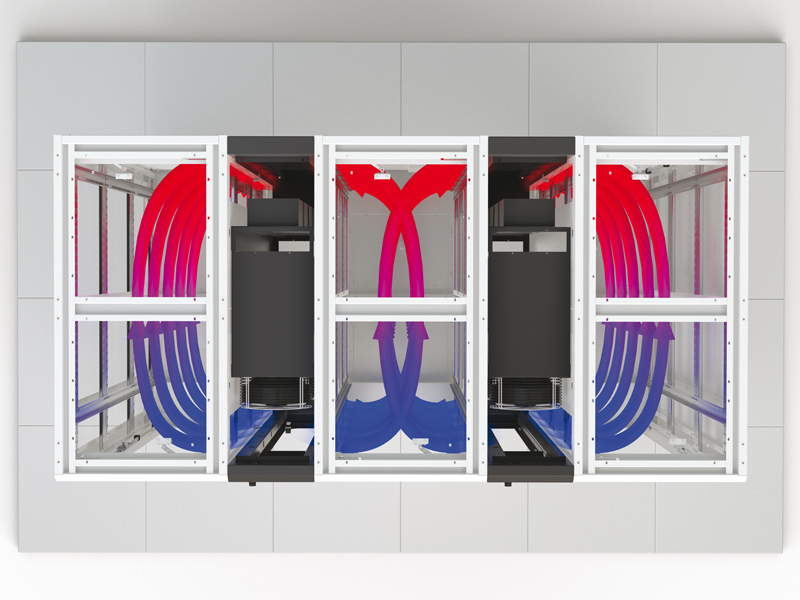

Modulare geschlossene Architektur

Das Modul kann aus einer praktisch unbegrenzten Anzahl an RSF-Schränken und CoolTeg -Kühleinheiten bestehen. Wir empfehlen 6 Schränke (252 - 288 HE) als Obergrenze, wenn die Konfiguration für ein Standard-Rechenzentrum vorausgesetzt wird. Die Anzahl der Kühleinheiten hängt von der erwarteten Wärmelast, der Nennkühlleistung und dem Grad der Redundanz ab. Bitte nehmen Sie im Einzelfall Rücksprache mit unseren Technikern.

Die Kühleinheiten sind in allen Ausführungen - sowohl mit Wasserkühlung (CW) als auch mit direkter Erweiterung (DX und XC) - erhältlich. Ihre Kühlleistung hängt im Wesentlichen von den Luft- und Kältemitteltemperaturen ab. Einheiten mit Wasserkühlung können eine Kühlleistung bis zu 36 kW erreichen. Die Kühleinheiten sind durch den Boden oder das Dach an die Kühlrohrleitungen angeschlossen. Die einzelnen Kühleinheiten haben die folgenden Abmessungen: 300 mm breit (Einheit XC - 400 mm), 1200 mm tief, 42, 45 oder 48 HE hoch.

Die modulare Architektur ist für 1200 mm tiefe, 600 oder 800 mm breite und 42, 45 oder 48 HE hohe RSF-Schränke konzipiert. Alle Schränke werden vollständig montiert und mit dem bereits installierten erforderlichen passiven Luftstrommanagement, sowie Kabeleinführungen und Luftseparationsrahmen geliefert. Die modulare Architektur mit geschlossenem Kreislauf kann individuell nach dem Bedarf des Kunden gestaltet und mit einer Nottüröffnung, einem Brandlöschsystem, Überwachungseinrichtungen usw. ausgestattet werden. Jedes einzelne Bauteil wird vor der Lieferung von unserer Qualitätskontrolle geprüft.
