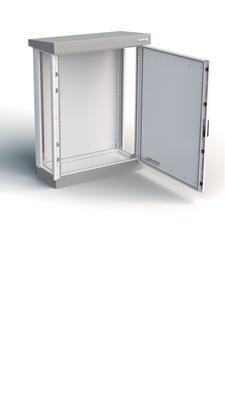

outTEG II Double Natural

outTEG II Double Natural

HAUPTVORTEILE:
  • Einfache, praktische und funktionale Konstruktion
  • Höchster Schutz gegen Korrosion
  • Geschweißter Edelstahl-Gehäuserahmen mit 25 mm Perforation (2 mm Materialdicke)
  • Alle abnehmbaren Teile aus Aluminium (Türen, Rückwände/Seitenwände, Dach)
  • Polyester-Pulverbeschichtung mit UV-Schutz
  • PUR nicht-poröse Dichtung – geeignet für extreme Temperaturbereiche
  • IP65 staub- und wasserdicht
  • Mechanischer Schutz IK10 - Sicherheit gegen schwere Schäden
  • Schutz gegen Vandalismus
  • Kompaktes Design
  • Für Krantransport geeignet
  • Hohe Stabilität bis hin zur Erdbebensicherheit (gemäß Bellcore)



Lieferumfang:

  • Doppelwandiger Outdoor-Schrank, vollständig montiert
  • Lüftung - natürliche Luftströmung an Vordertür, Rückwand
    und Dach
  • Abnehmbare Rückwände
  • Abnehmbares Dach mit natürlicher Belüftung
  • Vordertür mit Mehrpunkt-Schließsystem,
    Schlüsselkombination 333, Türanschlag. Einfache Konfiguration für Öffnung rechts oder links.
  • 100 mm Fundament
  • Vertikale Montageschienen mit 25 mm Lochung
  • Stopfbuchsenplatte
  • Ringschrauben
  • Seitenwände
Wo kaufen
Print Favorities E-mail Twitter RSS

Material:

  • Schrankkörper, Tür, Dach - 2 mm AlMg3
  • Rahmen, Fundament - 2 mm Edelstahl

Farbe:

  • Farbe des Schrankkörpers - RAL 7035 (hellgrau, mit UV Schutz für den Outdoor-Einsatz)
  • Farbe Dach und Fundament - RAL 7046 (dunkelgrau, mit UV Schutz für den Outdoor-Einsatz)

IP65 gemäß EN 60529*

* Die IP-Schutzklasse kann nach der Montage bestimmter Zubehörkomponenten reduziert werden

outTEG mit Doppelwand und Einzeltür, Höhe 600 und 1200 mm
Höhe in U (Einheiten) Paket 12 U 16 U 16 U 21 U 21 U
Höhe in mm   600 800 800 1000 1000
Breite in mm   650 650 800 650 800
Tiefe in mm   600 600 400 600 500
Bestellcode 1 Stk OMR-DN-066506-R OMR-DN-086506-R OMR-DN-080804-R OMR-DN-106506-R OMR-DN-100805-R
Zubehör
Seitenwände  1 Set  OMR-DN-S0606  OMR-DN-S0806  OMR-DN-S0804  OMR-DN-S1006  OMR-DN-S1005
Montageplatte, vollständige Installation  1 Stk  IDO-MM-F665  IDO-MM-F865  IDO-MM-F88  IDO-MM-F1065  IDO-MM-F108
19" und 21" vertikale Schienen 1 Set  IDO-MR-V6  IDO-MR-V8  IDO-MR-V8  IDO-MR-V10  IDO-MR-V10
ETSI vertikale Schienen 1 Set  IDO-MR-E6  IDO-MR-E8  IDO-MR-E8  IDO-MR-E10  IDO-MR-E10
N-Profil für vertikale Schienen 1 Set  IDO-MR-N6  IDO-MR-N6  IDO-MR-N4*  IDO-MR-N6  IDO-MR-N5*
L-Profil für vertikale Schienen 1 Set  -  -  IDO-MR-L4  -  IDO-MR-L5
Horizontale Schiene 1 Set
Anreihsatz 1 Set  OMR-DN-K0606  OMR-DN-K0806  OMR-DN-K0804  OMR-DN-K1006  OMR-DN-K1005
Fixierrahmen für Betonsockel 1 Stk  IDO-MF-P6506  IDO-MF-P6506  IDO-MF-P0804  IDO-MF-P6506  IDO-MF-P0805



 outTEG mit Doppelwand und Einzeltür, Höhe 1200 und 1600 mm
Höhe in U (Einheiten) Paket 25 U 25 U 30 U 34 U 34 U
Höhe in mm   1200 1200 1400 1600 1600
Breite in mm   800 1000 650 650 800
Tiefe in mm   800 700 600 400 700
Bestellcode 1 Stk OMR-DN-120808-R OMR-DN-121007-R OMR-DN-146506-R OMR-DN-166504-R OMR-DN-160807-R
Zubehör
Seitenwände 1 Set OMR-DN-S1208
 OMR-DN-S1207  OMR-DN-S1406  OMR-DN-S1604  OMR-DN-S1607
Montageplatte, vollständige Installation 1 Stk  IDO-MM-F128  IDO-MM-F1210  IDO-MM-F1465 IDO-MM-F1665 IDO-MM-F168
19" und 21" vertikale Schienen 1 Set  IDO-MR-V12 IDO-MR-V12 IDO-MR-V14 IDO-MR-V116  IDO-MR-V16
ETSI vertikale Schienen 1 Set IDO-MR-E12 IDO-MR-E12 IDO-MR-E14 IDO-MR-E16  IDO-MR-E16
N-Profil für vertikale Schienen 1 Set  IDO-MR-N8*  -  IDO-MR-N6  IDO-MR-N4  IDO-MR-N7*
L-Profil für vertikale Schienen 1 Set IDO-MR-L8 IDO-MR-L7 - IDO-MR-L4 IDO-MR-L7
Horizontale Schiene 1 Set
Anreihsatz 1 Set  OMR-DN-K1208  OMR-DN-K1207  OMR-DN-K1406  OMR-DN-K1604  OMR-DN-K1607
Fixierrahmen für Betonsockel 1 Stk  IDO-MF-P0808 IDO-MF-P1007  IDO-MF-P6506 IDO-MF-P6504 IDO-MF-P0807



 outTEG mit Doppelwand und Einzeltür, Höhe 1600 mm
Höhe in U (Einheiten) Paket 34 U 34 U
Höhe in mm   1600 1600
Breite in mm   800 1000
Tiefe in mm   1000 800
Bestellcode 1 Stk OMR-DN-160810-R OMR-DN-161008-R
Zubehör
Seitenwände 1 Set  OMR-DN-S1610  OMR-DN-S1608
Montageplatte, vollständige Installation 1 Stk IDO-MM-F168 IDO-MM-F1610
19" und 21" vertikale Schienen 1 Set IDO-MR-V16  IDO-MR-V16
ETSI vertikale Schienen 1 Set IDO-MR-E16  IDO-MR-E16
N-Profil für vertikale Schienen 1 Set  IDO-MR-N10* -
L-Profil für vertikale Schienen 1 Set IDO-MR-L10 IDO-MR-L8
Horizontale Schiene 1 Set
Anreihsatz 1 Set  OMR-DN-K1610  OMR-DN-K1608
Fixierrahmen für Betonsockel 1 Stk IDO-MF-P0810 IDO-MF-P1008

*) Für 800 mm breite Schränke mit ID-MR-Nxx muss auch eine IDO-MR-NB Halterung (2 Sets für 1 Set DO-MR-Nxx) bestellt werden



SEITENWÄNDE outTEG II Double Natural
Schrank-Abmessungen
HxT mm
Paket Glatte Seitenwände Seitenwände mit
Filterlüfter (180m3/h) und
Auslassgitter
Seitenwände mit Auslassgittern
(für 540m3/h
Dachbelüftung)
Seitenwände mit Ausschnitten
für die Kühleinheit (extern
montiert) *
Seitenwände mit Ausschnitten
für die Kühleinheit (intern
montiert) *
600x600 1 Set OMR-DN-S0606 OMR-DV-S0606 - OMR-DCE-S0606-xxx OMR-DCI-S0606-xxx
800x400 1 Set OMR-DN-S0804 OMR-DV-S0804 - OMR-DCE-S0804-xxx OMR-DCI-S0804-xxx
800x600 1 Set OMR-DN-S0806 OMR-DV-S0806 - OMR-DCE-S0806-xxx OMR-DCI-S0806-xxx
1000x500 1 Set OMR-DN-S1005 OMR-DV-S1005 OMR-DV-S1005-54 OMR-DCE-S1005-xxx OMR-DCI-S1005-xxx
1000x600 1 Set  OMR-DN-S1006  OMR-DV-S1006 - OMR-DCE-S1006-xxx OMR-DCI-S1006-xxx
1200x700 1 Set OMR-DN-S1207 OMR-DV-S1207 OMR-DV-S1207-54 OMR-DCE-S1207-xxx OMR-DCI-S1207-xxx
1200x800 1 Set OMR-DN-S1208 OMR-DV-S1208 OMR-DV-S1208-54 OMR-DCE-S1208-xxx OMR-DCI-S1208-xxx
1400x600 1 Set OMR-DN-S1406 OMR-DV-S1406 OMR-DV-S1406-54 OMR-DCE-S1406-xxx OMR-DCI-S1406-xxx
1600x400 1 Set  OMR-DN-S1604 OMR-DV-S1604 OMR-DV-S1604-54 OMR-DCE-S1604-xxx OMR-DCI-S1604-xxx
1600x700 1 Set OMR-DN-S1607 OMR-DV-S1607 OMR-DV-S1607-54 OMR-DCE-S1607-xxx OMR-DCI-S1607-xxx
1600x800 1 Set  OMR-DN-S1608 OMR-DV-S1608  OMR-DV-S1608-54 OMR-DCE-S1608-xxx OMR-DCI-S1608-xxx
1600x1000 1 Set OMR-DN-S1610 OMR-DV-S1610 OMR-DV-S1610-54 OMR-DCE-S1610-xxx OMR-DCI-S1610-xxx



TÜREN outTEG II Double Natural
Abmessungen
HxB
Paket Türen mit Ausschnitten
für die Kühleinheit
(extern montiert) *
Türen mit Ausschnitten
für die Kühleinheit
(intern montiert) *
600x650 1 Set OMR-DCE-D0665-xxx OMR-DCI-D0665-xxx
800x400 1 Set OMR-DCE-D0804-xxx OMR-DCI-D0804-xxx
800x650 1 Set OMR-DCE-D0865-xxx OMR-DCI-D0865-xxx
1000x500 1 Set OMR-DCE-D1005-xxx OMR-DCI-D1005-xxx
1000x650 1 Set OMR-DCE-D1065-xxx OMR-DCI-D1065-xxx
1200x700 1 Set OMR-DCE-D1207-xxx OMR-DCI-D1207-xxx
1200x800 1 Set OMR-DCE-D1208-xxx OMR-DCI-D1208-xxx
1400x650 1 Set OMR-DCE-D1465-xxx OMR-DCI-D1465-xxx
1600x400 1 Set OMR-DCE-D1604-xxx OMR-DCI-D1604-xxx
1600x700 1 Set OMR-DCE-D1607-xxx OMR-DCI-D1607-xxx
1600x800 1 Set OMR-DCE-D1608-xxx OMR-DCI-D1608-xxx
1600x1000 1 Set OMR-DCE-D1610-xxx OMR-DCI-D1610-xxx

Hinweis: 1 Set = 2 Stk

*) Verwenden Sie den Web-Konfigurator oder wenden Sie sich an unsere erfahrenen Vertriebsbeauftragten
