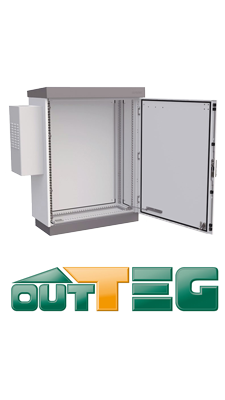

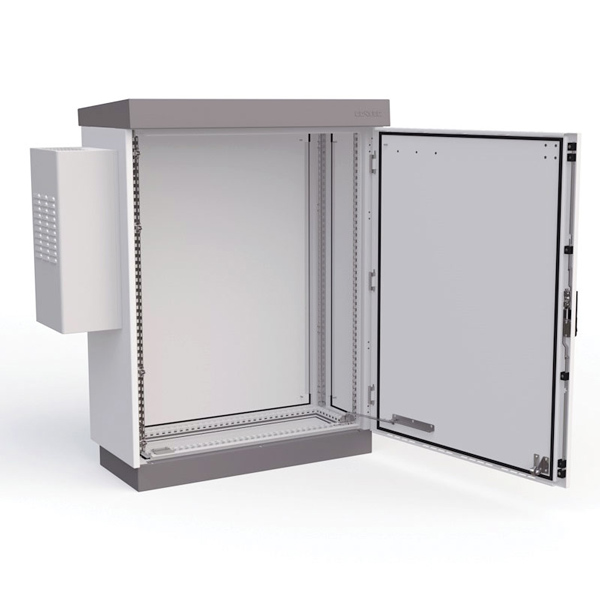

Der Outdoor-Schrank outTEG II Double Active bietet eine bessere Temperaturregelung für die installierten Geräte durch den natürlichen Luftstrom zwischen den Wänden, ebenso wie die Schrankreihe outTEG II Natural. outTEG II Double Active ist darüber hinaus jedoch mit einer Kühleinheit ausgestattet und besonders geeignet für Anwendungen unter extremen Wetterbedingungen, in denen der reibungslose Betrieb der im Schrank eingebauten Geräte gewährleistet werden muss.

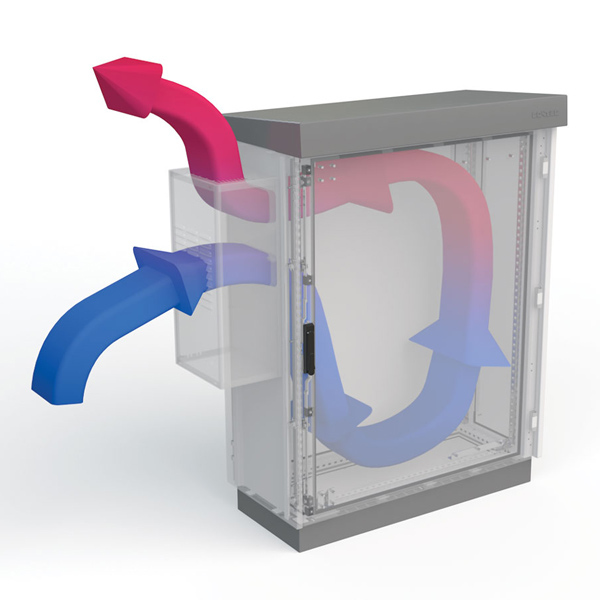

Der Luft-Luft-Wärmetauscher ermöglicht die wirksamere Wärmeableitung ohne Vermischung der Umgebungsluft mit der Luft im Schrank. Diese Einheiten werden erst eingeschaltet, wenn die Außentemperatur um mindestens 5 °C niedriger als die erforderliche Innentemperatur des Schranks ist.

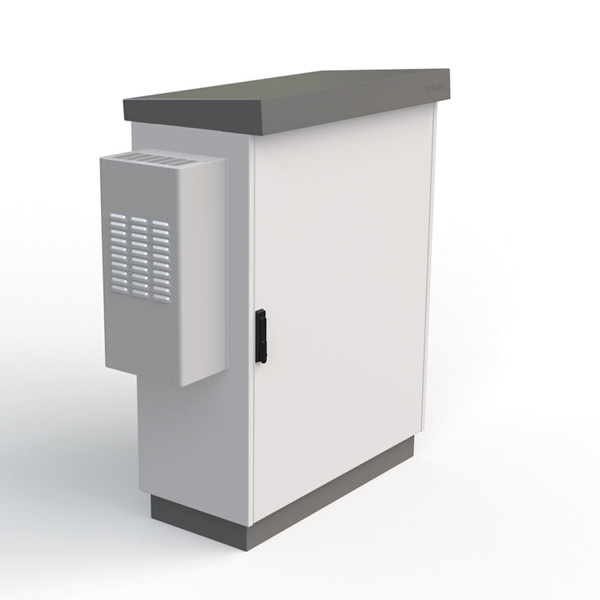

Die Kühleinheit funktioniert nach dem gleichen Prinzip wie der Wärmetauscher, jedoch erfolgt die Kühlung mit dem Kältemittel R134a. Diese Einheiten sind überall dort geeignet, wo im Schrank eine niedrigere Temperatur als die Umgebungstemperatur erforderlich ist oder wenn große Wärmemengen abgeführt werden müssen.

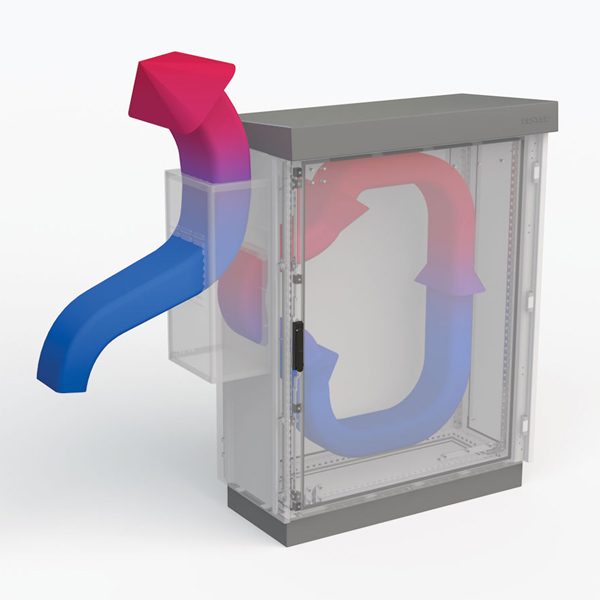

Wir bieten ferner eine Kühleinheit mit freier Kühlung (Kombination aus aktiver und freier Kühlung) an.
  • Einfache, praktische und funktionale Konstruktion
  • Hoher Korrosionsschutz

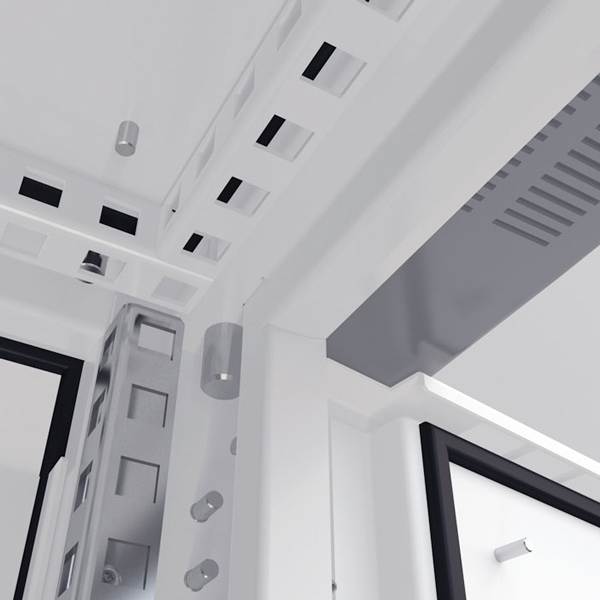

  • Geschweißter Edelstahl-Gehäuserahmen
  • Alle abnehmbaren Teile aus Aluminium (Türen, Rückwände/Seitenwände, Dach)
  • Luftzirkulation zwischen den Wänden

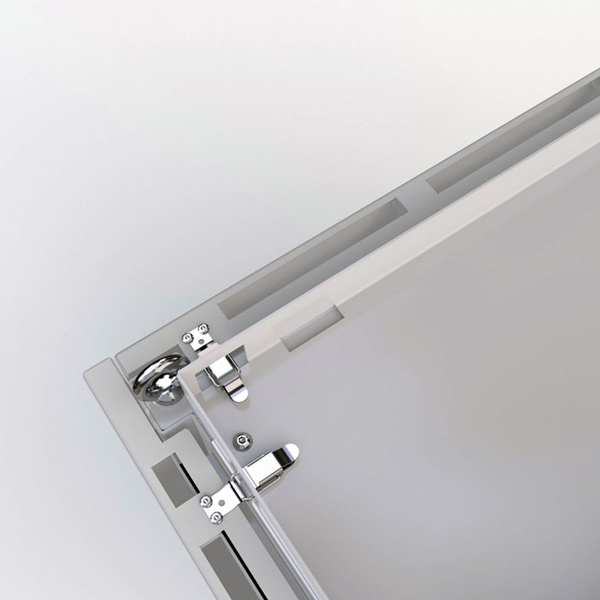

  • Montage der Abdeckung mit Clips für optimale Abdichtung
  • Polyester-Pulverbeschichtung mit UV-Schutz
  • Nicht poröse PUR-Dichtung – geeignet für extreme Temperaturbereiche -40 °C bis +60 °C
  • IP55 staub- und wasserdicht
  • Mechanischer Schutz IK10 - Sicherheit gegen schwere Schäden

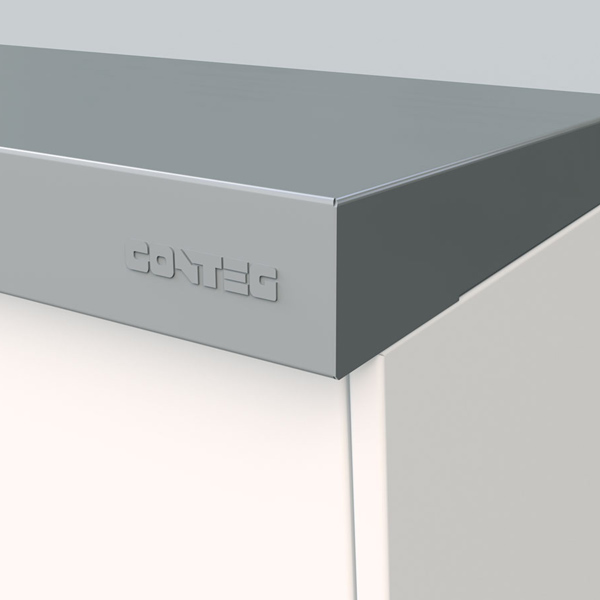

  • Vandalismusschutz - Seitenwände, Rückwand und Dach von innen verschraubt. Vordertür mit verdeckten Scharnieren und Metallgriff.
  • Nathlose mechanische Konstruktion - kein Ansatzpunkt für Hebelwerkzeuge
  • Für Krantransport geeignet
  • Hohe Stabilität bis zu Erdbebensicherheit
Configurator
Wo kaufen
Print Favorities E-mail Twitter RSS

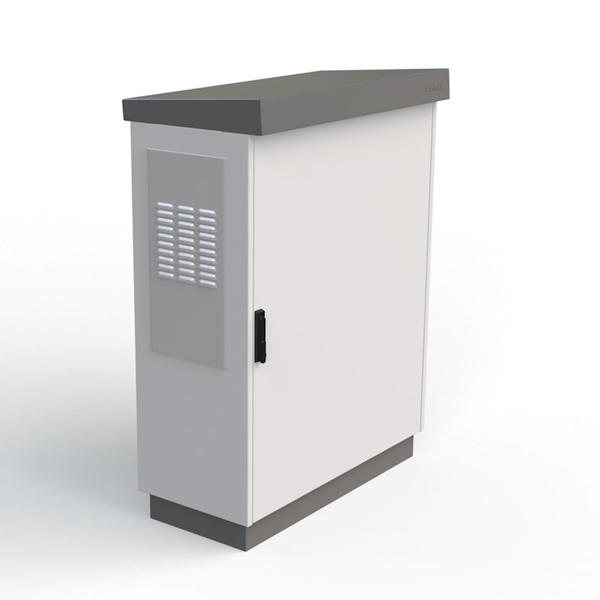

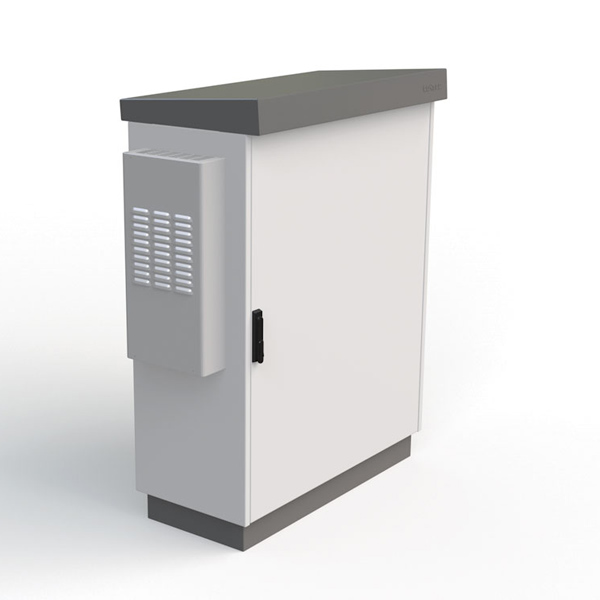

  • Air_flow_cooling_unit_with_freecoolingoutTEG_outdoor_rack_double_activ_clima_external_moutingoutTEG_outdoor_rack_double_activ_clima_internal_moutingoutTEG_outdoor_rack_double_activ_clima_semiflush_moutingoutTEG_outdoor_rack_double_activ_door_opened_climaoutTEG_outdoor_rack_mounting_coversoutTEG_outdoor_rack_vandalism_proof
  • outTEG_outdoor_rack_frame_constructionoutTEG_outdoor_rack_gasket

Standardabmessungen:
 Höhe: 1000, 1200, 1400 und 1600 mm (21, 25, 30 und 34 HE)
Breite: 600, 800, 1000 und 1200 mm
Tiefe: 400, 500, 600 und 700 mm

Tür: ein- oder zweiteilige Tür (ab Breite 1200 mm)

Material:
Schrankgehäuse, Türen, Dach: 2 mm starkes AlMg3-Blech
Rahmen, Sockel: 2 mm starkes Edelstahlblech

Farbe:
Schrankgehäuse: RAL 7035 (hellgrau)
Dach und Sockel: RAL 7046 (dunkelgrau)

IP-Schutzklasse: IP54 (IP55 als Option)

Kühlung im Außenbereich:
Luft-Luft-Wärmetauscher - Wärmeübertragung bis 160 W/K
Kühleinheit – Kühlleistung bis 2000 W

Zulassungen: IP nach EN 60529

Lieferumfang:

  • Doppelwandiger Outdoor-Schrank, vollständig montiert
  • Lüftung – natürliche Lüftung und Kühl-/Wärmetauschereinheit
  • Klimaleistung – Wärmetauscher bis 160 W/K, Kühleinheiten bis 2000 W
  • Abnehmbare Rückwand mit natürlicher Luftströmung
  • Abnehmbare Seitenwände mit natürlicher Luftströmung und eine Seitenwand mit Kühl-/Wärmetauschereinheit
  • Abnehmbares Dach, natürliche Lüftung
  • Vordertür mit Mehrpunkt-Schließsystem, Schlüsselkombination 333, Türanschlag. Einfach für Öffnung rechts oder links umrüstbar.
  • Sockel 100 mm
  • Vertikale Montageschienen
  • Stopfbuchsenplatte
  • Ösenschrauben

Benötigen Sie eine individuelle Lösung oder haben Sie Fragen zu Installation oder Anwendungen? Unsere Spezialisten stehen Ihnen jederzeit zur Verfügung unter - outdoor[at]conteg.com.
