Kabelstrangrinnen

Kabelstrangrinnen

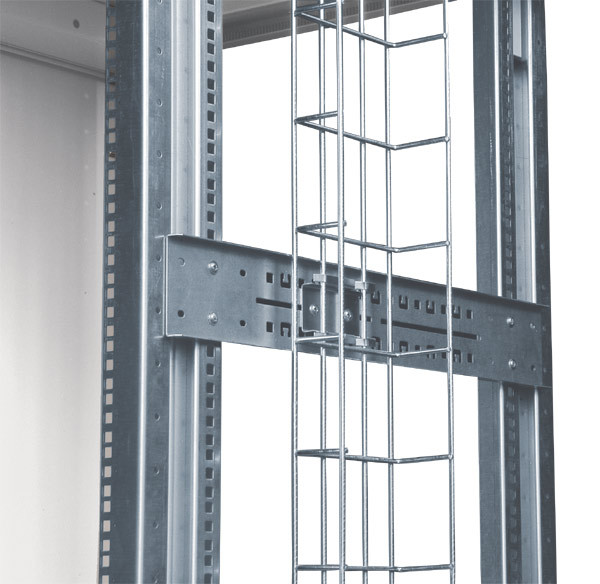

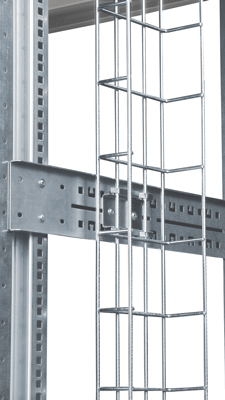

Die Kabelstrangrinnen HVMS-B werden benutzt, um die vertikalen Kabel in frei stehenden Schränken zwischen den 19"-Profilen und den Seitenpaneelen zu führen und zu sichern. Sie sind erhältlich in zwei Ausführungen: 30 und 60 mm tief.

Wo kaufen
Print Favorities E-mail Twitter RSS
  • vyvazovací kanál
  • 140 x 30 mm (B x T): kann zwischen horizontaler Halterung und Seitenpaneel montiert werden
  • 300 x 60 mm und 400 x 60 mm (B x T); Montage auf der Innenseite der horizontalen Halterung
  • 140 x 60 mm (B x T): Montage auf der Innenseite der horizontalen Halterung
  • Für Schrankgrößen 15 und 48 HE
  • Montage auf den Halterungen der Vertikalprofile, für Schränke mit 18, 21 und 27 HE werden horizontale Halterungen benötigt; fürr RI7 und RM7 sind nur die Größen 42 und 45 HE erhältlich
  • Montageset im Lieferumfang enthalten
KABELSTRANGRINNEN FÜR DATENSCHRÄNKE 140 x 30 MM
Code Beschreibung
HVMS-B-600-140/30 Kabelstrangrinne für frei stehende Schränke 15 und 18 HE, H 600 mm
HVMS-B-800-140/30 Kabelstrangrinne für frei stehende Schränke 21 HE, H 800 mm
HVMS-B-1000-140/30 Kabelstrangrinne für frei stehende Schränke 24 und 27 HE, H 1000 mm
HVMS-B-1400-140/30 Kabelstrangrinne für frei stehende Schränke 33 und 36 HE, H 1400 mm
HVMS-B-1800-140/30 Kabelstrangrinne für frei stehende Schränke 42, 45 und 48 HE, H 1800 mm
KABELSTRANGRINNEN FÜR DATENSCHRÄNKE 140 x 60 MM
HVMS-B-600-140/60 Kabelstrangrinne für frei stehende Schränke 15 und 18 HE, H 600 mm
HVMS-B-800-140/60 Kabelstrangrinne für frei stehende Schränke 21 HE, H 800 mm
HVMS-B-1000-140/60 Kabelstrangrinne für frei stehende Schränke 24 und 27 HE, H 1000 mm
HVMS-B-1400-140/60 Kabelstrangrinne für frei stehende Schränke 33 und 36 HE, H 1400 mm
HVMS-B-1800-140/60 Kabelstrangrinne für frei stehende Schränke 42, 45 und 48 HE, H 1800 mm
KABELSTRANGRINNEN FÜR DATENSCHRÄNKE 300/400 x 60 MM
HVMS-B-1800-300/60 Kabelstrangrinne 300 x 60 für frei stehende Schränke 42, 45 und 48 HE, H 1800 mm
HVMS-B-1800-400/60 Kabelstrangrinne 400 x 60 für frei stehende Schränke 42, 45 und 48 HE, H 1800 mm
