Luftzufuhr aus dem Sammelraum mit Rückführung in den Raum

Luftzufuhr aus dem Sammelraum mit Rückführung in den Raum

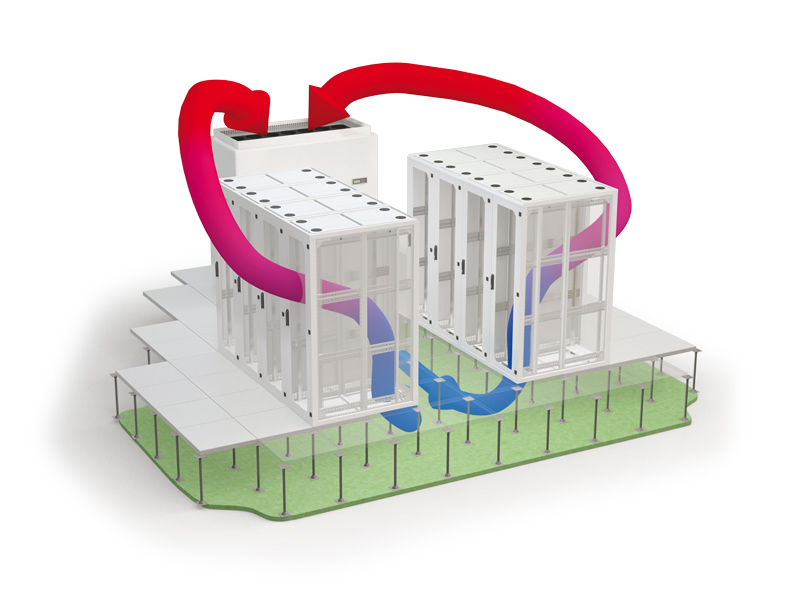

Diese Lösung optimiert die Nutzung der gekühlten Luft, indem die Kaltluft direkt aus dem Doppelboden zu den Geräten im Schrank geleitet wird. Der Schrank steht auf einem speziell verschweißten Rahmen, der eine Standard-Bodenplatte im Maß 600 x 600 ersetzt. Ein Leitblech am Boden des Schrankes führt die Kaltluft in den vorderen Schrankbereich, wo sie vom dort installierten Gerät angesaugt wird. Durch die geschlossene Vordertür kann die Kaltluft nicht entweichen, und die warme Abluft wird durch eine belüftete Hintertür in den Raum abgeführt. Dadurch ist gewährleistet, dass der kalte Zuluft- und der warme Abluftstrom voneinander getrennt bleiben, sodass die gekühlte Luft wirksamer genutzt werden kann und keine Hotspots entstehen.

Wo kaufen
Print Favorities E-mail Twitter RSS

Empfohlene Konfiguration für die Kaltluftzufuhr aus dem Doppelboden und Rückführung in den Raum

Bei dieser Anordnung tritt die Kaltluft durch den Boden in den Schrank ein (der Schrank steht auf dem verschweißten Rahmen). Durch die geschlossene Glastür vorne wird die Kaltluft im vorderen Schrankbereich gehalten. Der Luftseparationsrahmen und Blindplatten trennen die Kaltluft von der warmen Abluft. Die belüftete hintere Tür ermöglicht die einfache Ausleitung der warmen Luft aus dem Schrank.

  • Vordertür Glas mit Schwenkhebelgriff und Mehrpunkt-Schloss (Universalschlüssel)
  • Hintere Tür belüftet mit Perforationsrate 86% und Schwenkhebelgriff und Mehrpunkt-Schloss (Universalschlüssel)
  • Abnehmbare Stahlblech-Seitenwände mit Schloss (Universalschlüssel)
  • 2 Paar verstellbarer Vertikalprofile
  • Kabeleinführungsöffnungen oben und unten, abnehmbare Dachabdeckung
  • Höhenverstellbare Füße; in Verbindung mit Schweißrahmen DP-PRF-ROF-60/60 (optional)

Empfohlene Kühlsysteme

Die empfohlenen Kühlsysteme für diese Anordnung (Luftzufuhr von unten - Rückführung durch den Raum) erfordern ein zentrales Kühlsystem. Seit 2008 sind wir offizieller Partner der weltweit größten Hersteller von Klimaanlagen. Durch diese Partnerschaft sind wir in der Lage, auch komplexe zentrale Kühlsysteme zu liefern. Fragen Sie uns - wir haben die richtige Lösung, unabhängig von der Größe Ihres Projekts. Wir können Kühlsysteme jeder Größe, von einfachen bis sehr großen und komplexen Systemen, anbieten.
