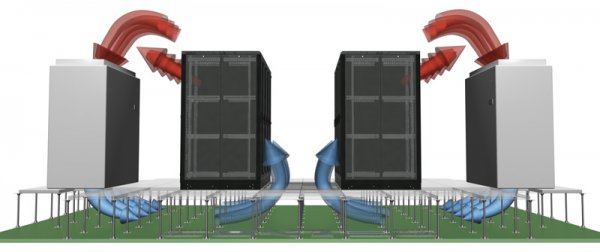

Die Verwendung von Warm-/Kaltgang gilt als Standard für moderne Rechenzentren. Die Verteilerschränke sind mit den Schrankfronten zueinander gerichtet, die warme Abluft von den Schrankreihen wird von Kühleinheiten (Wärmetauscher) angesaugt und stark gekühlt. Die gekühlte Luft wird wiederum mit Überdruck mittels Doppelboden den Schrankreihen zurückgeführt. Die Vorschrift ANSI/TIA/EIA-942-A (Rechenzentrum) legt die Breite des Kaltgangs auf 1,2 m fest. Diese Breite entspricht 2x perforierten Bodenplatten von je 0,6 m.



---

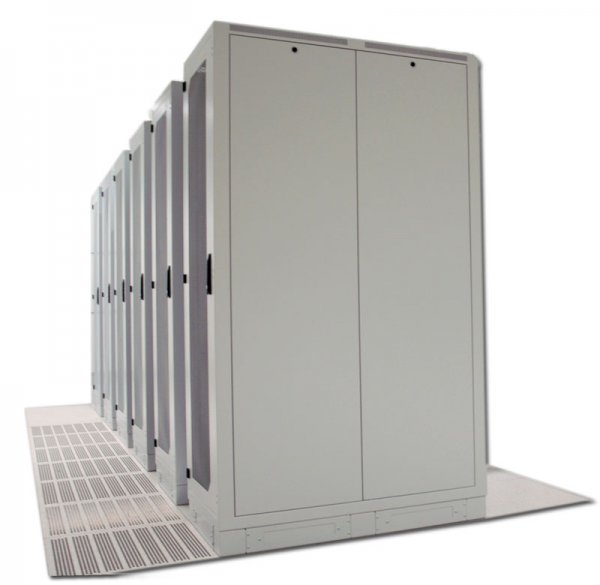

Die Schrankreihen sind mit den Schrankfronten zueinander gerichtet. Die Kaltluft wird mittels Doppelboden und perforierten Bodenplatten (2 Platten von 0,6m Breite) zwischen den Reihen zugeführt.

Außerdem wird die Luftströmung um die 19"-Gerätschaften durch Luftseparationsrahmen im vorderen Schrankbereich optimiert. Es ist sehr wichtig alle Durchbrüche im Doppelboden (z. B. Kabelführungsöffnungen) mit Bürstenleisten (wie DP-DP-KAR-A) zu versehen. Somit wird die unerwünschte Freisetzung von Kaltluft vermieden.

Eine perforierte Vorder- bzw. Hintertür mit 83%-Luftdurchlässigkeit ermöglicht sowohl nahezu unverminderten Eintritt von Kaltluft in den Schrank hinein, als auch die Freisetzung von Heißluft. Verwendung von 19"-Blindblenden und Separationsrahmen optimiert den Luftstrom im Schrank.

• Perforierte Vordertür (83% Luftdurchlässigkeit), Multipunktverschließung mit Schwenkhebelgriff und Universalschlüssel
• Perforierte Hintertür (83% Luftdurchlässigkeit), Multipunktverschließung mit Schwenkhebelgriff und Universalschlüssel
• Abnehmbare Seitenteile mit Schließung und Universalschlüssel
• Zwei Paare 19"-Profile, L-Form bei einer Schrankbreite von 600 mm oder C-Form bei 800 mm
• Kabeleinführungsöffnungen in Dach- und Bodenplatten: abnehmbare Dachplatte bei RDF-Schränken
• Nivellierfüße standardmäßig im Lieferumfang, auf Wunsch ersetzbar durch einen Sockel mit oder ohne Filter

Als Alternative zu einem Schrank kann ein RSG4 Gestell für die Montage von schweren 19"-Geräten verwendet werden. Das hoch belastbare 19"-Gestell bietet eine maximale Traglast von ca. 1500 kg (gleichmäßige Last).
