Passive Luftstromsteuerung

Die Komponenten der passiven Luftstromsteuerung dienen zur Regelung der Richtung des Luftstromes und zur Bildung sowie Erhaltung von getrennten Zonen. Ihr Einsatz ist eine Voraussetzung der effektiven Kühlung der installierten Anlage. Zur effektiven Bildung der gekühlten Zone empfehlen wir den Einsatz eines Separationsrahmens, der Blindstopfen und eines Deflektors (im Fall der Zuführung der kalten Luft aus dem Doppelboden unter dem Schrank).

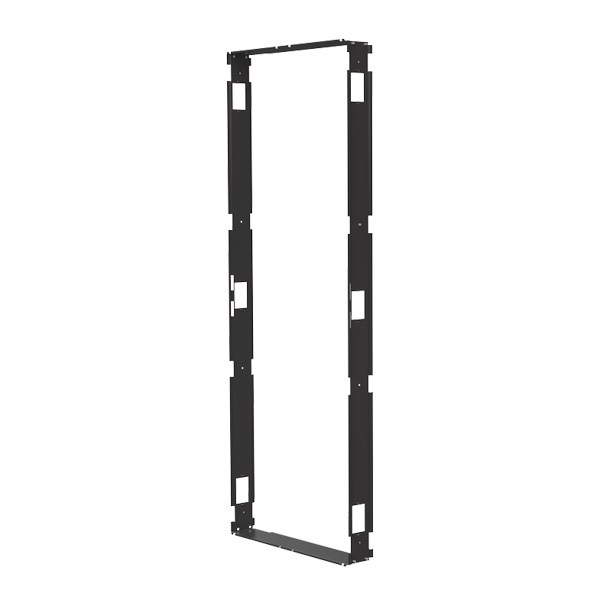

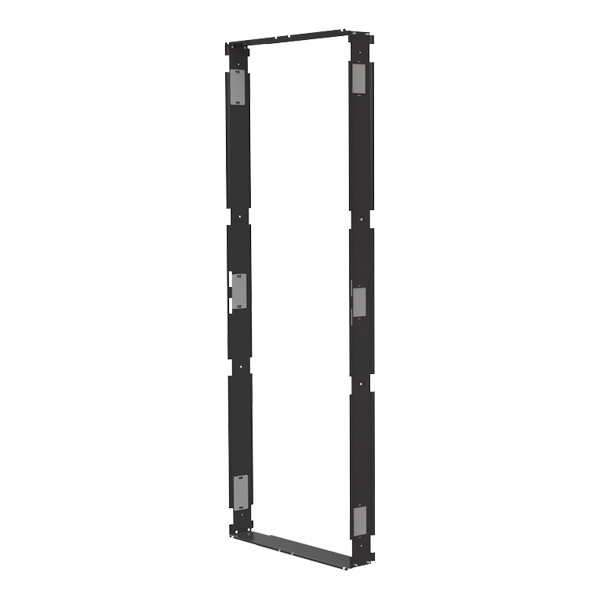

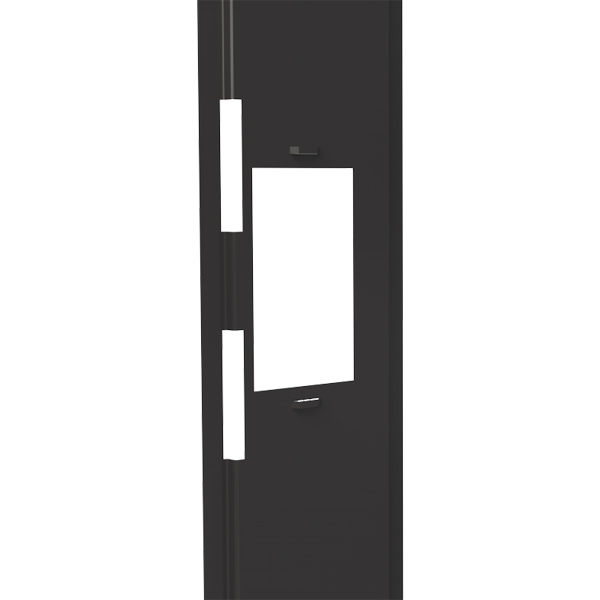

Luftseparationsrahmen - DP-ROF-CW
Separationsrahmen wird für die Bildung der gekühlten Zone vor der installierten Anlage eingesetzt. Das erhöht die Effektivität der Kühlung, da die durch die Ventilatoren der installierten Anlage (z.B. der Server) angesaugte kalte Luft mit der warmen Luft nicht gemischt wird.

• Design vom Rahmen entspricht dem Einsatz in den Schränken der Serie ROF, Breite 600 und 800mm und Höhe 42 a 45U
• Einbau im Raum vor 19" vertikale Profilschienen
• Breite des Rahmens (Tiefe der Zone) 150mm

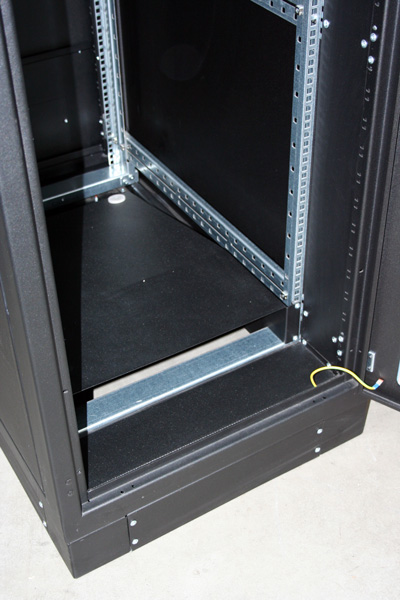

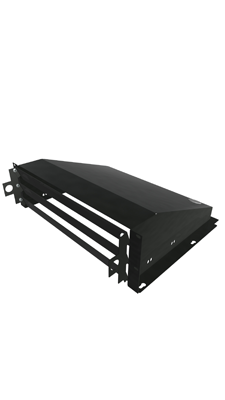

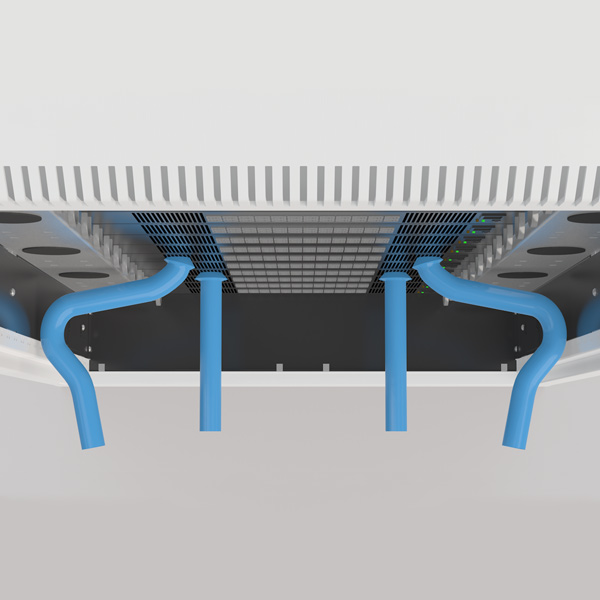

Luftlenkblech - DP-AFD-ROF
Deflektor wird zur Regelung der Richtung des Kaltluftstromes in die kalte Zone auf der Frontseite des Schrankes eingesetzt (setzt die Zuführung der kalten Luft durch den Doppelboden und die Einführung durch den unteren Rahmendes Schrankes voraus). Deflektor kann mit einem Lüftungsmodul mit drei Lüftern ausgestattet werden. Mit dem Modul wird die Luft aktiv in die kalte Zone eingeblasen.

• Design vom Deflektor entspricht dem Einsatz in den Schränken der Serie ROF Tiefe 800, 1000, 1100 und 1200 mm
• Einbau des Deflektors reduziert die nutzbaren Positionen von 19" vertikale Profilschienen um 2U

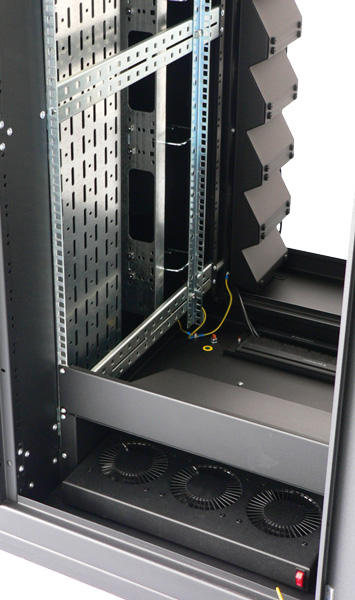

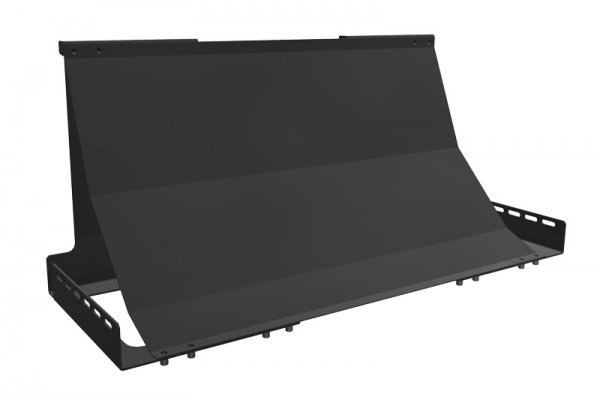

Luftlenkblech in Verbindung mit einem Abluft-Kamin - DP-AFD-ROF
Luftlenkblech in Verbindung mit einem Abluft-Kamin. Ein Luftlenkblech im unteren, hinteren Schrankbereich begünstigt den Sog-Effekt des Abluft-Kamins. Die warme Luft wird nach oben zum Abluft-Kamin gelenkt und begünstigt somit seine Wirkung. Anfertigung aus 1mm und 2 mm Blech mit einer Pulverbeschichtung, Einbautiefe beträgt 200mm von den hinteren 19" Profilen.

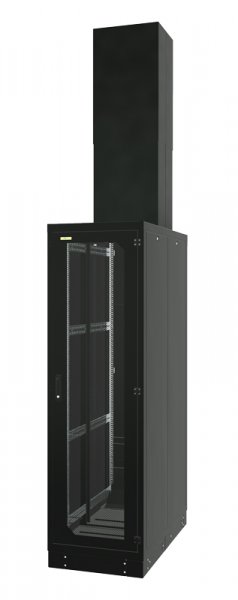

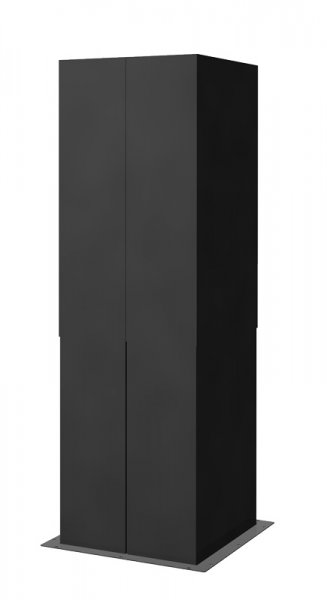

Abluft-Kamin
Der Abluftkamin ist als Verbindungskanal zwischen dem Schrank und der Doppeldecke designed und trennt damit die warme
und kalte Luft . Der Kamin ist aus 1 mm Stahlblech mit Pulverbeschichtung hergestellt. Die Höhe des Abluft- Kamins ist zwischen 750 - 1360 mm einstellbar. Der Lieferumfang beinhaltet u. A. einen Dichtungssatz.

Erfolgreiche Luftstromsteuerung und Bildung der kalten Zone vor der installierten Technik erfordert immer mehr den Einsatz von Blindplatten bzw. Kabeldurchführungsplatten mit Bürstenleiste. Der Einsatz von vorstehend beschriebenen Produkten ist variabel und hängt von den spezifischen Merkmalen des konkreten Projektes ab. Zögern Sie deshalb nicht sich an uns mit Ihren Fragen zu wenden. Wir werden Ihnen helfen die richtige Lösung der Kühlung der installierten Technik inklusive der effektiven Luftstromsteuerung vorzuschlagen.
